Kater InvenCut ONE LINE TK4S

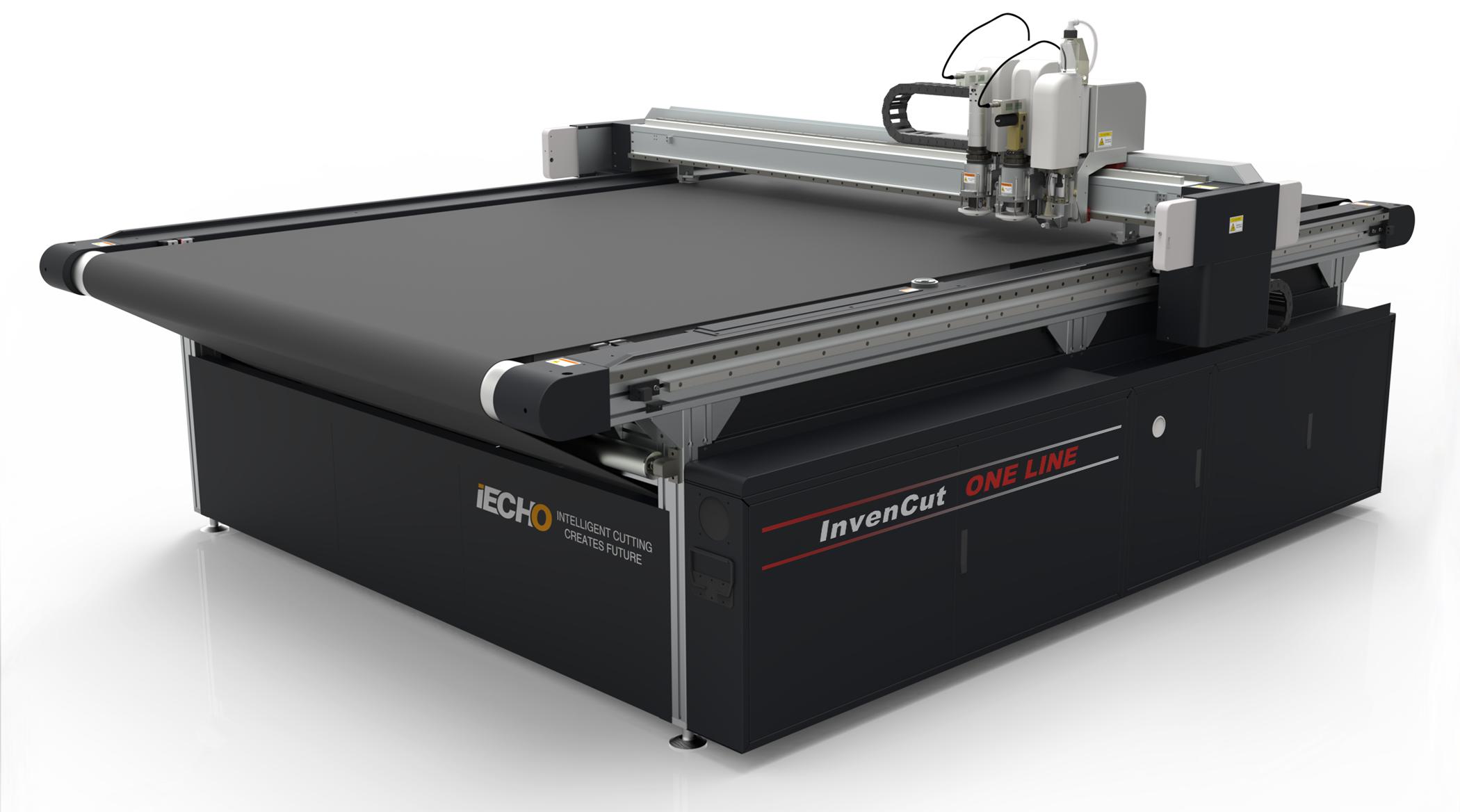

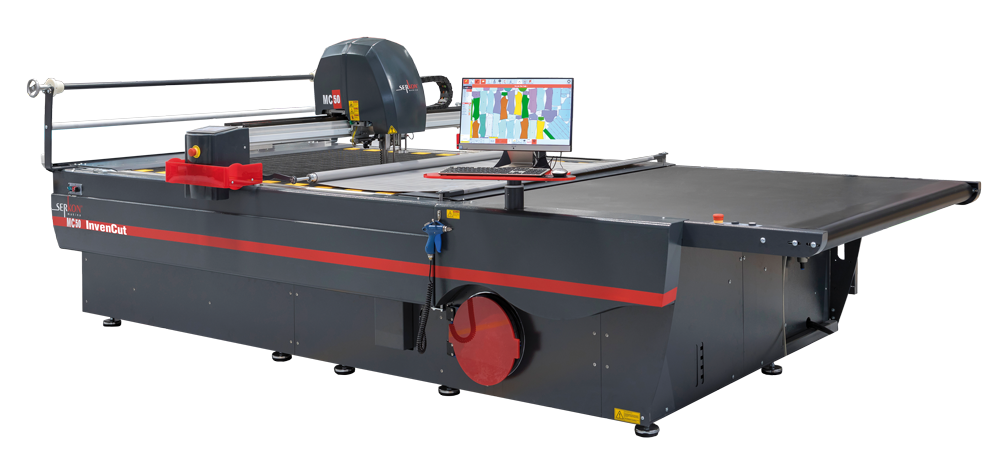

TK4S Cyfrowy system szerokoformatowego auto rozkroju

System wielkoformatowego cięcia TK4S stanowi doskonały wybór dla automatycznej, przemysłowej obróbki wielobranżowej. System można wykorzystać do wysoce precyzyjnego pełnego cięcia, pół-cięcia (Kiss-Cut), bigowania, grawerowania, frezowania, znakowania, a także etykietowania. Możliwa równoczesna instalacja i obsługa do 3-ech modułów narzędziowych zapewnia wysoką wielozadaniowość realizowaną w jednym procesie. Bardzo ważną zaletą jest modułowa budowa, umożliwiająca dostawę i montaż katera dowolnej wielkości nawet przez standardowe drzwi. Nowoczesny i przyjazny w obsłudze system operacyjny doskonale optymalizuje proces i gwarantuje bardzo wysoką jakość i wydajność.

Bardzo szerokie spektrum ciętych materiałów:

Tkaniny naturalne oraz techniczne: tkaniny, dzianiny, wykładziny, dywany, skaje, winyle, materiały wypełnieniowe typu gąbki i pianki, folie i laminaty, kompozyty wzmacniane włóknem szklanym, węglowym, aramidowym, na bazie żywic lub termoplastyczne, materiały powlekane, materiały gumowane i izolacyjne, papiery perforowane, tektury, etc.

Korzyści użytkownika:

Maksymalna wydajność – cięcie na specjalnej macie podkładowej będącej ruchomą taśmą przesuwaną systematycznie do przodu – równoczesny przebieg procesu cięcia i odbioru wykrojonych elementów
1-osobowa obsługa, zależnie od profilu produkcji zastępuje pracę ręczną nawet 6 pracowników krojowni

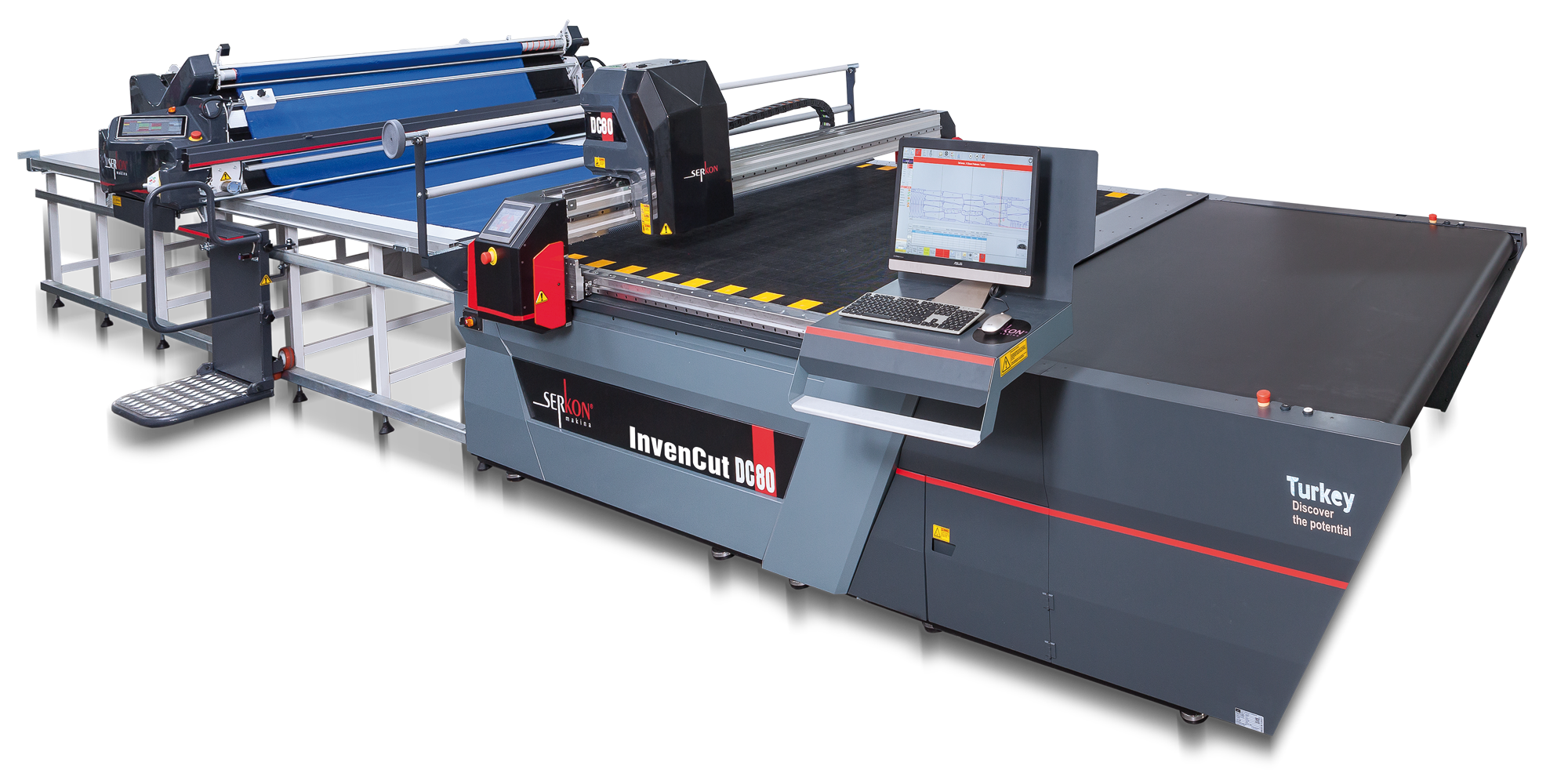

Oszczędność miejsca na krojowni – kater z rozwijarką materiału zastępuje wielometrowe stoły lagowania
Najwyższa dokładność kształtu wyciętych elementów – ułatwienie dla szwalni – najwyższa jakość wyrobów

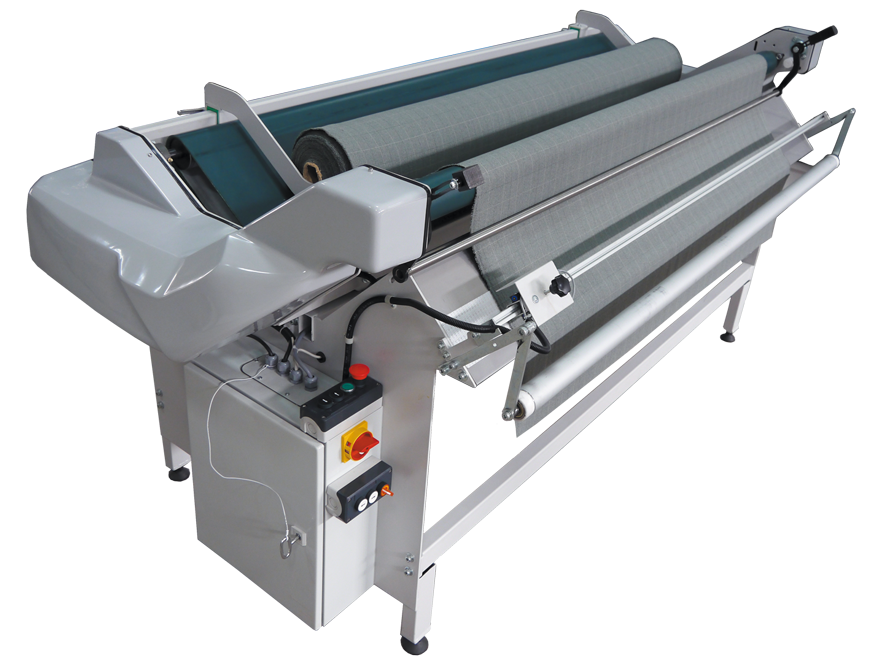

Synchronizacja z rozwijarką materiału przyspiesza cięcie, zapewniając prawidłowe i ciągłe jego podawanie
Pełen zestaw narzędzi tnąco-roboczych, wykonanych w najbardziej znanym na świecie standardzie
Wydajny system odsysania powietrza zapewnia mocne i stabilne trzymanie materiału na macie podczas cięcia bez potrzeby korzystania z dodatkowych materiałów eksploatacyjnych jak papier dziurkowany i kryjąca folia
Bardzo niskie wymagania dot. bieżącej obsługi i serwisu, najniższe jednostkowe koszty cięcia i eksploatacji
Kater dostępny w szerokim zakresie szerokości cięcia: 80-320cm, sprosta każdej potrzebie rozkroju
Proste i łatwe oprogramowanie, łatwe pauzowanie cięcia, przesuw taśmy, pozycjonowanie głowicy i narzędzi

Dużą zaletą katera InvenCut ONE LINE jest jego modułowa konstrukcja. Pozwala ona dobrać najlepszą konfigurację, dlatego też klient kupuje tylko to co w danym momencie potrzebuje. W dowolnym, późniejszym okresie można rozszerzyć funkcjonalność o dodatkowe opcje. Również wielkość obszaru cięcia może być zindywidualizowana. W standardowym wyposażeniu katera są dwa moduły narzędziowe, które można wyposażyć w różne narzędzia wykonawcze (opisane poniżej). Jednoczesne zamocowanie dwóch różnych narzędzi umożliwia wykonywanie różnych zadań rozkroju z szybkim i automatycznym przełączaniem narzędzi, bez potrzeby ich ręcznej wymiany. Dzięki temu wszystkie czynności i operacje występujące przy rozkroju odbywają się płynnie, precyzyjnie i we właściwej dla siebie kolejności.

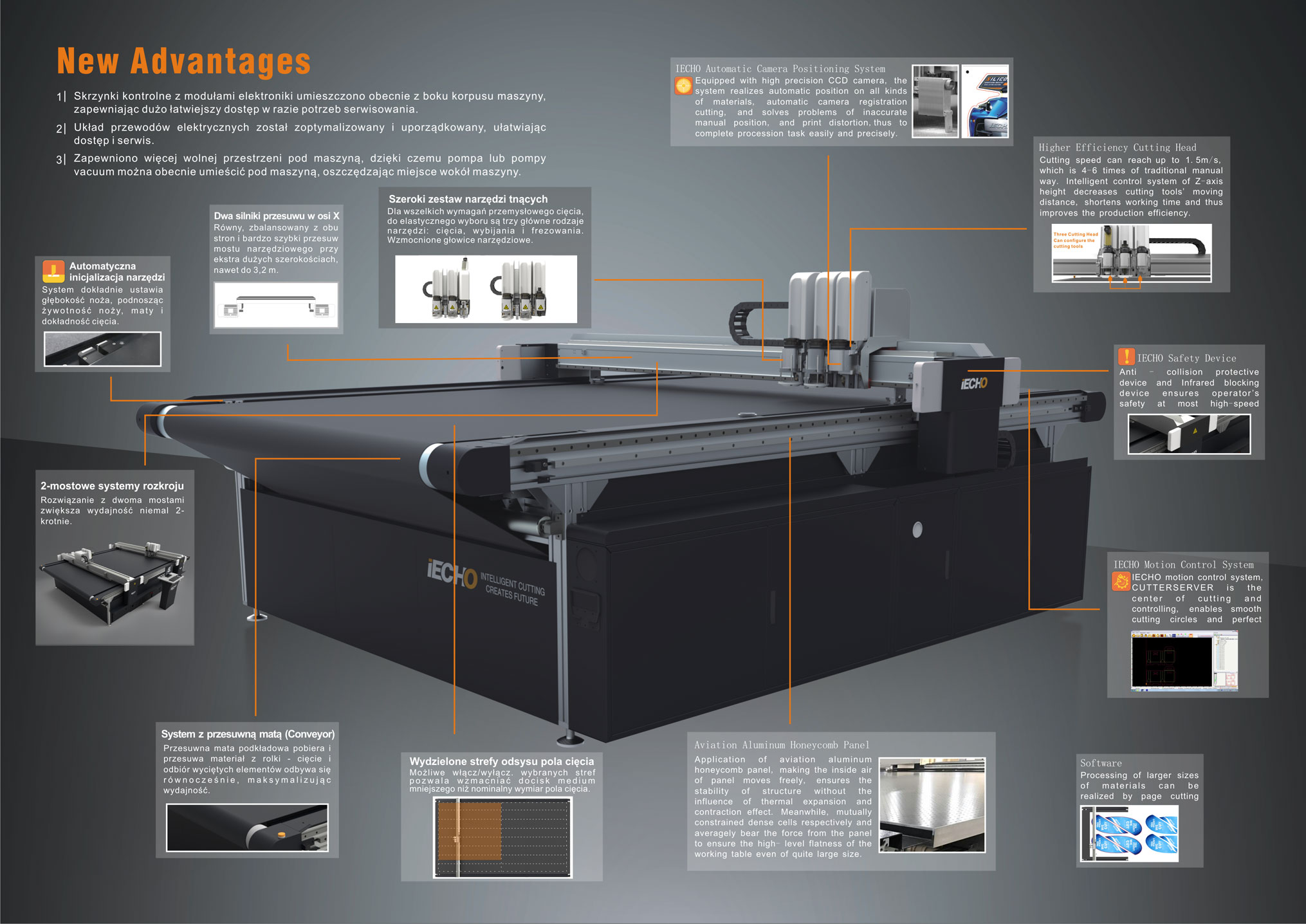

Cechy użytkowe urządzenia

WYMIARY
Długość/Szerokość	2500 mm	3500 mm	5500 mm	Wymiary specjalne
1600 mm	TK4S-2516 Pole cięcia: 2500 x 1600 mm Zajmow. obszar: 3300 x 2300 mm	TK4S-3516 Pole cięcia: 3500 x 1600 mm Zajmow. obszar: 4300 x 2300 mm	TK4S-5516 Pole cięcia: 5500 x 1600 mm Zajmow. obszar: 6300 x 2300 mm	Bazując na standardowym typoszeregu oraz wymiarach głównych komponentów, jest możliwe wykonanie katerów o wymiarach dostosowanych do specjalnych wymagań użytkownika.
2100 mm	TK4S-2521 Pole cięcia: 2500 x 2100 mm Zajmow. obszar: 3300 x 2900 mm	TK4S-3521 Pole cięcia: 3500 x 2100 mm Zajmow. obszar: 4300 x 2900 mm	TK4S-5521 Pole cięcia: 5500 x 2100 mm Zajmow. obszar: 6300 x 2900 mm
3200 mm	TK4S-2532 Pole cięcia: 2500 x 3200 mm Zajmow. obszar: 3300 x 4000 mm	TK4S-3532 Pole cięcia: 3500 x 3200 mm Zajmow. obszar: 4300 x 4000 mm	TK4S-5532 Pole cięcia: 5500 x 3200 mm Zajmow. obszar: 6300 x 4000 mm
Inne wymiary	TK4S-1510 (L x W) 1500 x 1000 mm Pole cięcia: 1500 x 1000 mm Zajmow. obszar: 2340 x 1902 mm		TK4S-1516 (L x W) 1500 x 1600 mm Pole cięcia: 1500 x 1600 mm Zajmow. obszar: 2340 x 2452 mm

PARAMETRY
Pompa vacuum	1-2 szt. x 7,5 kW	2-3 szt. x 7,5 kW	3-4 szt. x 7,5 kW
Most roboczy	Jeden most	Dwa mosty (opcja)
Max. prędkość	1500 mm/s
Dokładność cięcia	0,1 mm
Max. grubość	50 mm
Opcje	CV-przesuwna mata podkładowa, CL- wydłużenie o stół odbiorczy, ACD- system czyszczenia maty
Format danych	DXF, HPGL, PLT, PDF, ISO, AI, PS, EPS, TSK, BRG, XML
Komunikacja	Serial Port / USB
Docisk materiału	System odsysu-vacuum (bez papieru podkładowego i folii od góry)
Zasilanie	230V+N + 400V+N / 50Hz
Parametry otoczenia	Temperatura 0-40^oC / Wilgotność względna 20-80%

Ultra Nowoczesne narzędzia dla precyzji i wielozadaniowości rozkroju

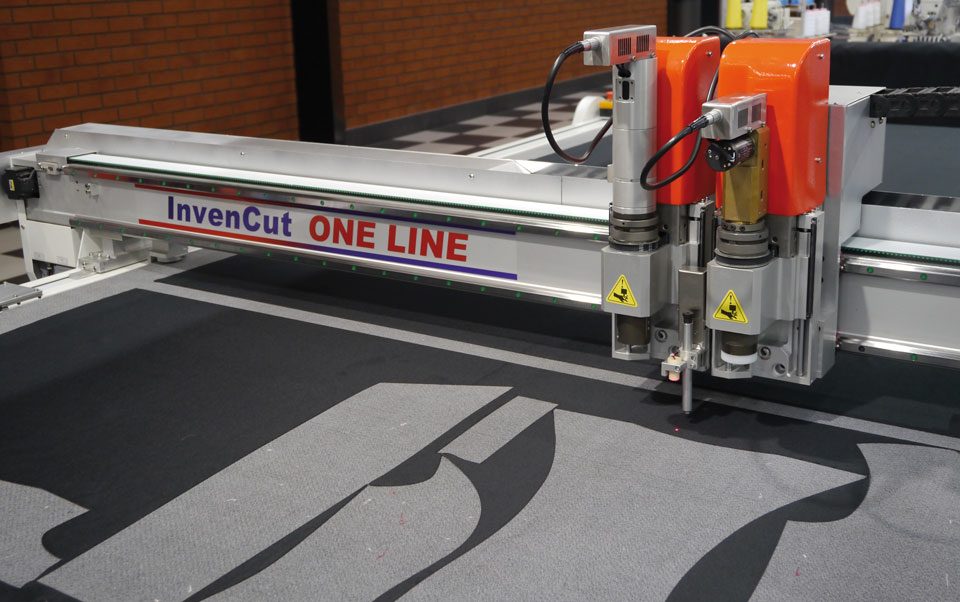

Dostępne w standardzie dwa moduły narzędziowe (gniazda mocujące), można wyposażyć w narzędzia tnące odpowiednio dobrane do potrzeb technologicznych. Szeroka ich paleta oraz wysoka jakość wykonania jest gwarancją najwyższej precyzji realizowanego rozkroju. Ich wymiana jest bardzo łatwa i nie wymaga użycia żadnych narzędzi takich jak śrubokręt czy klucz. Kater InvenCut ONE LINE posiada w ofercie, wszystkie znane i dostępne na rynku narzędzia tnące. Uzyskujemy dzięki temu dostęp do popularnych i powszechnie używanych materiałów eksploatacyjnych.

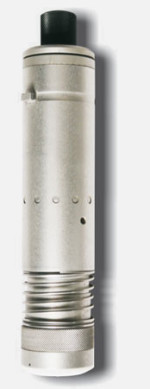

Standardowy Nóż Wleczony UCT – Elektryczny Nóż Oscylacyjny o skoku 1,0 lub 2,5mm, do cięcia materiałów miękkich, średniej gęstości. Wysoka częstotliwość oscylacji noża max. 18.000 cykli/min. Narzędzie o skoku 1mm zalecane do cięcia materiałów o grub. do 5mm; o skoku 2,5mm do mater. grubszych.

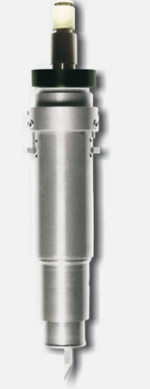

Pneumatyczne Narzędzie Oscylacyjne POT – Narzędzie szczególnie zalecane do rozkrawania grubych, wielowarstwowych materiałów. Połączenie wysokiego 8mm skoku noża, z dużą mocą, wysokimi obrotami do 11.000 RPM (przy ciśn. spręż. pow. 8 bar) pozwala na rozkrój tym narzędziem materiałów o grubości nawet do 50 mm.

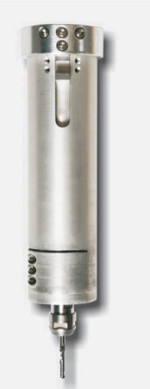

Narzędzie Frezujące RZ – Narzędzie frezujące o mocy 350W lub 1kW pozwala precyzyjnie frezować lub perforować większość twardych płyt i profili z tworzyw sztucznych PVC, PE, PE, PC, kopolimerów ABS, kompozytów, płyt MDF i wielu innych, oraz naturalnych z drzewa, sklejek, itp. Przy grubszych materiałach kilka przejazdów freza pozwala zebrać wymaganą warstwę i zapewnić jakość. Narzędzie ma system odsysania wiórów. Obroty max. 50.000 RPM.

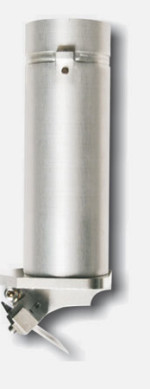

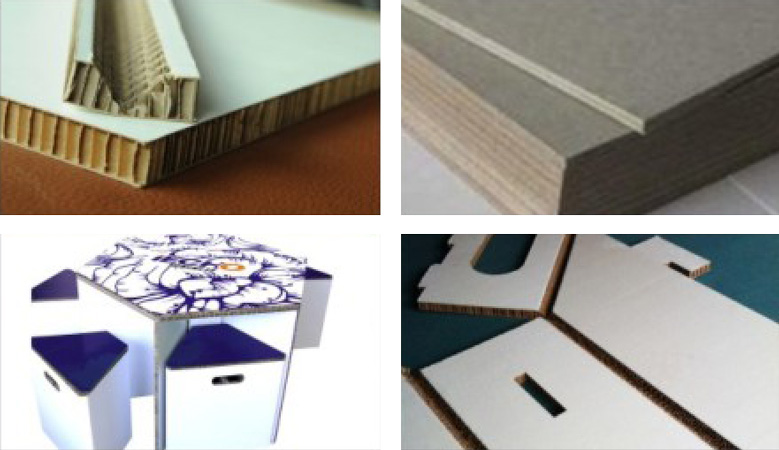

Narzędzie V-CUT – Umożliwia perfekcyjne tworzenie strukturalnych projektów 3D z twardych kartonów, tektur falistych oraz spienionych pianek PCV. Do nacinania rowków V na zagięcia w twardych kartonach i piankach stosuje się narzędzie ze stałym kątem 45°, a do różnych tektur i materiałów o grub. do 16mm narzędzie z regulowanym kątem noża.

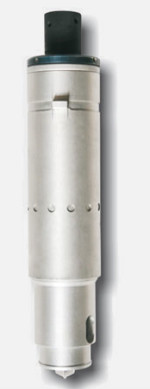

Narzędzie Bigujące CTT – Narzędzie bigujące Creasing Tool służy do bigowania/wyciskania linii zagięcia w twardych kartonach, tekturach falistych, z polipropylenu (coroplast, akyprint), itp. W ofercie są koła o różnej średnicy, tj. 25 i 60 mm, oraz o różnej szerokości bigi: wąska, średnia i szeroka.

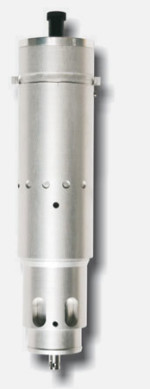

Narzędzie KCT – Służy do cięcia vinylu, folii reklamowych i odblaskowych, itp. gdzie materiał główny (cięty) jest umieszczony na odpowiednim podkładzie. Dzięki regulowanemu naciskowi noża, możliwy jest dokładny i szybki rozkrój głównego materiału wierzchniego bez przecinania papierowego lub innego podkładu.

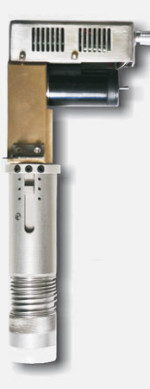

Elektryczne Narzędzie Oscylacyjne EOT – Nóż Oscylacyjny o skoku 1,0 lub 2,5mm, do cięcia materiałów miękkich, średniej gęstości. Wysoka częstotliwość oscylacji noża max. 18.000 cykli/min. Narzędzie o skoku 1mm zalecane do cięcia materiałów o grubości do 5 mm; o skoku 2,5 mm do materiałów grubszych.

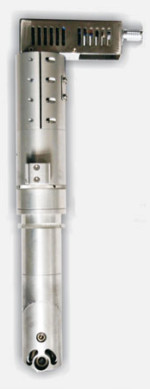

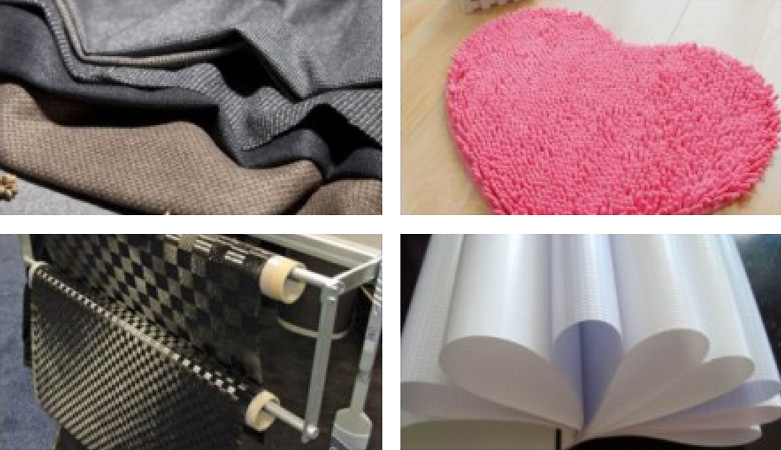

Narzędzie Rotacyjne DRT – Dziesięciokątny nóż rotacyjny z własnym, elektrycznym napędem gwarantuje czyste i dokładne cięcie z max. prędkością. Narzędzie przeznaczone do cięcia materiałów włóknistych, tkanin i dzianin oraz technicznych i kompozytów.
